tipard Multiträgerplattform - Automatisierung trifft Präzision

Nur wenn Trägerfahrzeug, Sensorik und Werkzeug perfekt zusammenspielen, entsteht echte Präzision.

Josef Schmidt

Gründer und Geschäftsführer digital workbench gmbh

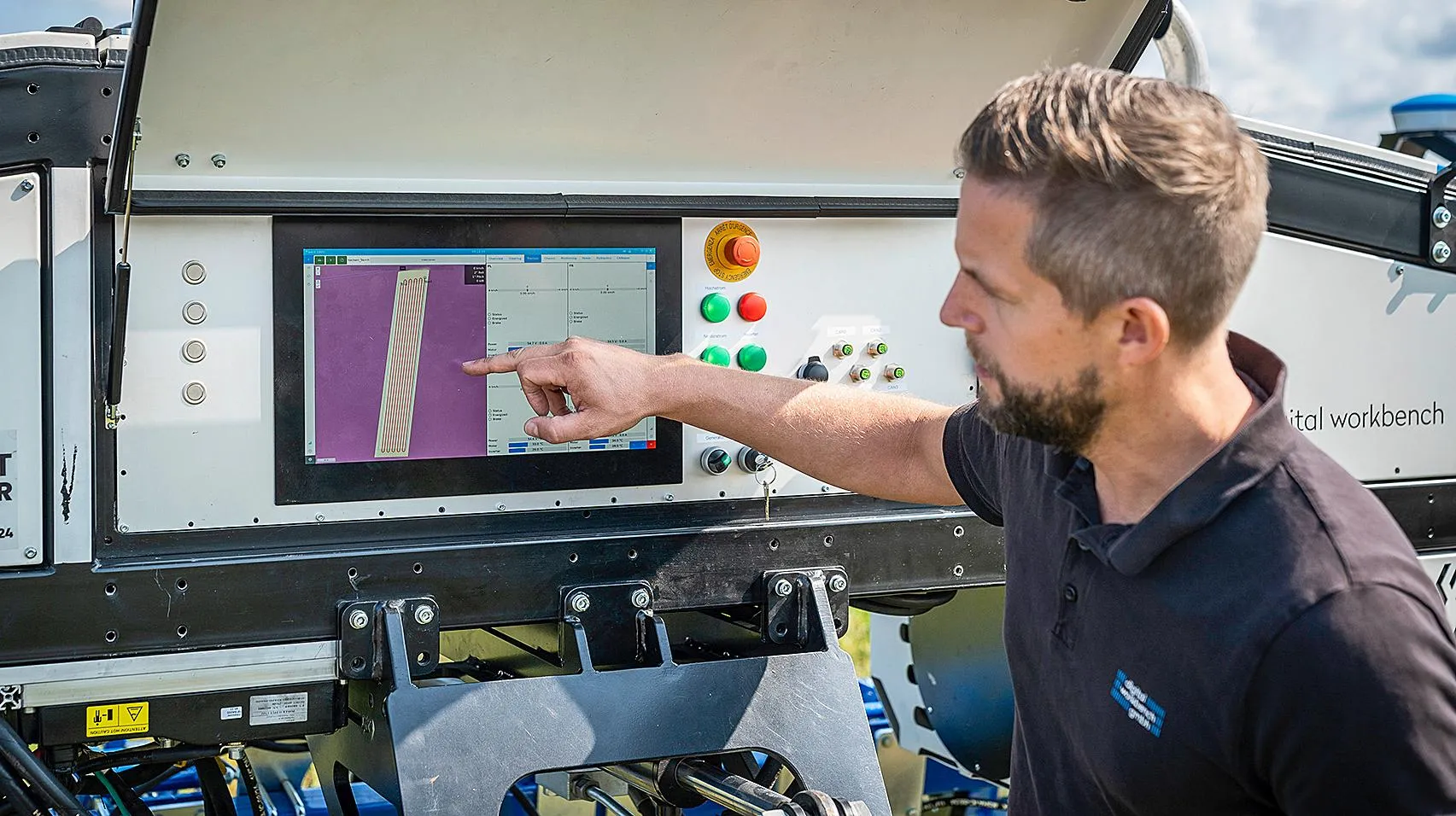

web_pic Josef am touch screen tipard 1800

Multiträgerplattform

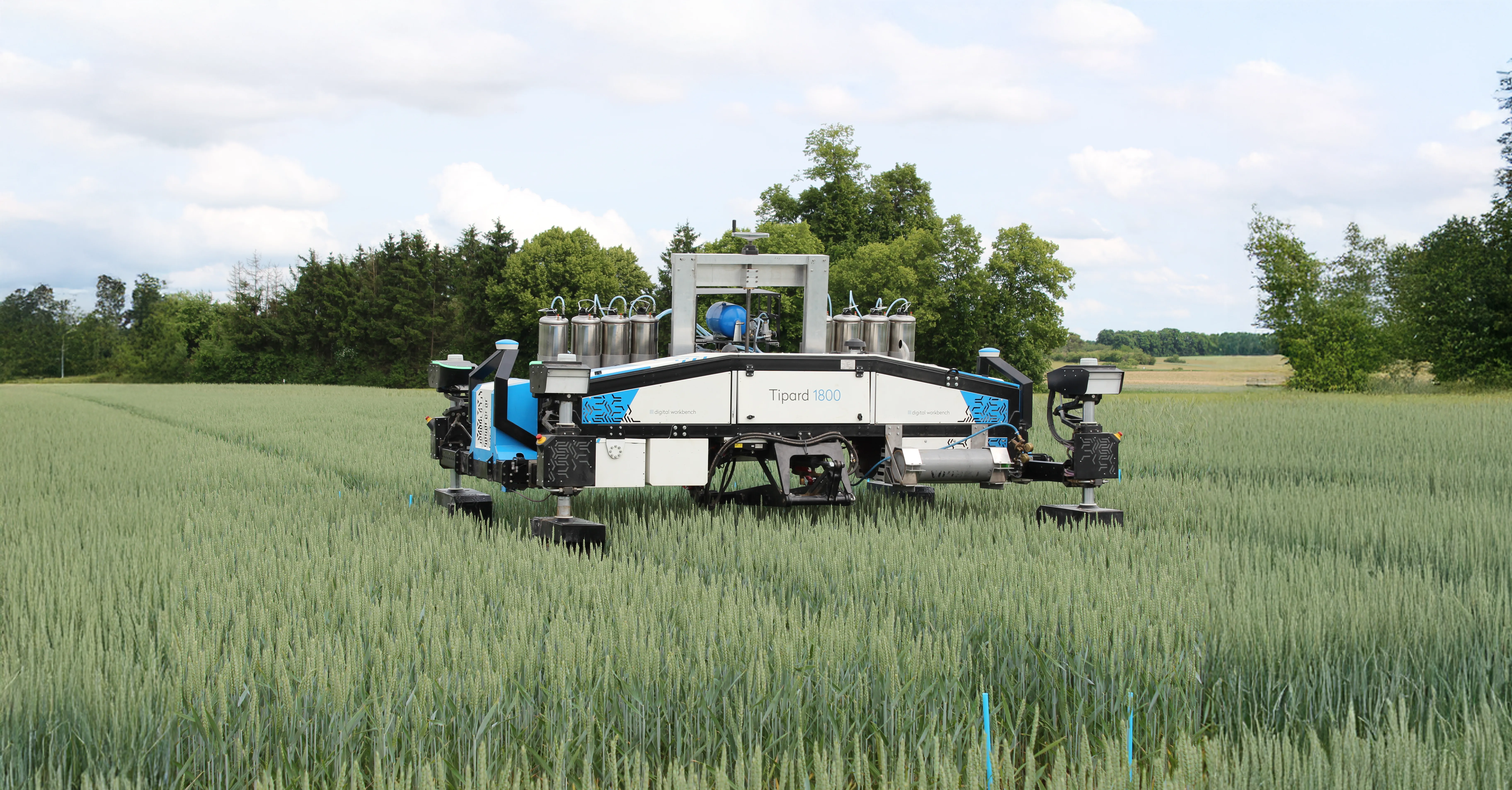

tipard 1800 mit Versuchsspritze vergrößert

tipard Multiträgerplattform


Die modulare Multiträgerplattform tipard ist ein vollstöndig integriertes Portal-Trögersystem für automatisierte, datengetriebene und hochpräzise Arbeitsprozesse im landwirtschaftlichen Pflanzenbau und Versuchswesen.

Anstelle einzelner Spezialmaschinen bieten wir mit dem tipard in drei Modellreihen ein skalierbares Plattformkonzept zur genauen Abstimmung unterschiedlichster Arbeitsstufen entlang des gesamten Pflanzenbauprozesses.

Ob Aussaat, Pflege oder Ernte - mit dem autonomen Feldroboter lassen sich saisonübergreifend manuelle Aufwände deutlich reduzieren und Betriebsmittel besonders effizient einsetzen.

Die Leistungsmerkmale


Trägerfahrzeug mit Portalrahmen und zentraler Geräteführung


Für höchste Präzision und reproduzierbare Arbeitsprozesse


Integriertes System für vielfältige Anwendungen


Ein autonomes Trägerfahrzeug für unterschiedliche Prozesse mit verschiedenen Anbaugeräten und Sensoren


Maximale Flexibilität für unterschiedliche Kulturen


Variable Spurweiten und modulare Rahmenkonfigurationen


Sensorfusioniert Autonomie für präzise Positionierung


Automatisierte Abläufe mit hoher Wiederholgenauigkeit


Effiziente Automatisierung und spürbare Entlastung


Reduzierter Arbeitsaufwand, geringerer Fachkräftebedarf, optimierte Betriebsabläufe


Ganzjährig einsatzfähig


Mit Schnellwechsel-Sektion und intelligenter Prozessplanung


Besonders boden- und ressourcenschonende Arbeitsweise


Leichtes Gewicht und effiziente Flächennutzung

Drei Modellreihen - skalierbar nach Einsatzprofil


Von hoher Leistung über flexible Standardanwendungen bis hin zu präzisen Spezialaufgaben: Der multifunktionale Agrarroboter tipard umfasst drei Modellreihen, die konsequent auf unterschiedliche Einsatzprofile im Pflanzenbau ausgelegt sind. So entsteht für jeden Betrieb eine passende Systemkonfiguration innerhalb einer durchgängigen Plattformarchitektur – heute und in Zukunft.

tipard 2500

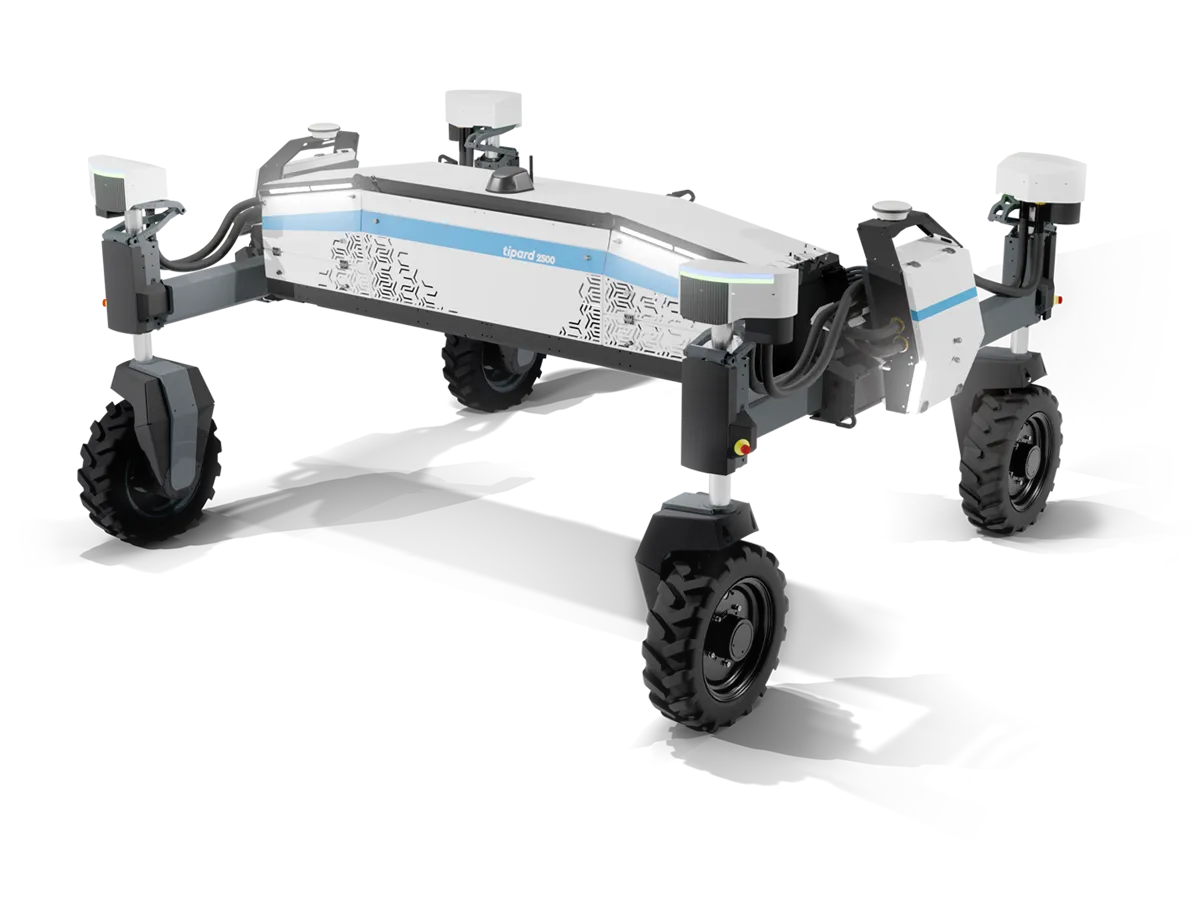

pic_rendering_tipard1530_clipped with shaddow_small
Das Kraftpaket


Hochleistungsplattform für schwere Geräte, großflächige Anwendungen und maximale Flächenleistung bei gleichzeitig hoher Präzision in der Geräteführung.


Einsatzfelder

Leistungsintensive Pflegearbeiten, großflächige mechanische Bearbeitung, Aussaatverfahren, leichte Bodenbearbeitung, selektive und teilautomatisierte Ernteprozesse.

Hochpräzise AussaatHochpräzise Aussaat
Exaktes PflanzenExaktes Pflanzen
Punktgenaue DüngungPunktgenaue Düngung
Mechanische BeikrautregulierungMechanische Beikrautregulierung
Laser WeedingLaser Weeding
Zielgenauer PflanzenschutzZielgenauer Pflanzenschutz
Automatisierte PflanzenboniturAutomatisierte Pflanzenbonitur
Selektive ErnteSelektive Ernte
Download

tipard 2500 - Technische Daten

FahrzeugabmessungenBreite: 2,1 m Länge: ca. 4 m - 5,0 m Höhe: ca. 2,4 m
Leergewichtca. 2.500 kg, Nutzlast bis ca. 1.500 kg
Spurbreite (Längsfahrt)hydraulisch verstellbar von 1,8 m bis 3,0 m
Spurbreite (Querfahrt)3,0 m bis 4,5 m (abhängig von der Hauptrahmenlänge)
Bodenfreiheitbis 1,5 m +/- 0,1 m
Fahrwerkaktives selbstnivellierendes hydraulisches Fahrwerk
Geschwindigkeitstufenlos 0,5 bis 6 km/h
Antriebpermanenter Antrieb
EnergieversorgungDieselmotor (55 kW)
Einsatzdauer24/7
Reifendimension (max. Reifengröße)20 Zoll Radialreifen
Lenkungunabhängige 4-Rad-Lenkung
Bremssystemelektrisches Bremssystem, magnetische Feststellbremse
Geräteanbauzentraler Geräteanbaurahmen, Flanschpunkte am Hauptrahmen
Nebenantrieb Elektrik96V / 200A ; 12V / 50A ;
PositionsbestimmungDual-RTK-GNSS-Empfänger mit Heading-Daten + integrierte IMU (Neigung)
Internet4G/5G (optional über Satellit)
Betriebstemperatur-10 °C bis +50 °C
Systemspannung96 V (Leistung) / 12 V (Logik)
SchnittstellenCAN-Bus, Ethernet auf Wunsch
SicherheitsfunktionenFernbereich Sicherheitssensor (5 m – 10 m) Sicherheitsschaltkontaktleisten 4x Not-Aus Taster Geofence-Überwachung
Bedienungkabellose Fernsteuerung für manuellen Fahrbetrieb grafisches Webinterface über Touchdisplay oder Remotezugriff
SoftwareOnlineportal zur Maschinenverwaltung inkl. Missionsplanung
ZubehörFernsteuerung, Bedienungsanleitung und technische Dokumentation
Service und Wartung jährliche Servicegebühr beinhaltet Support, Softwareupdates, eine Wartung (max. 500 Betriebsstunden) und eine Maschinenbruchversicherung

tipard 1500

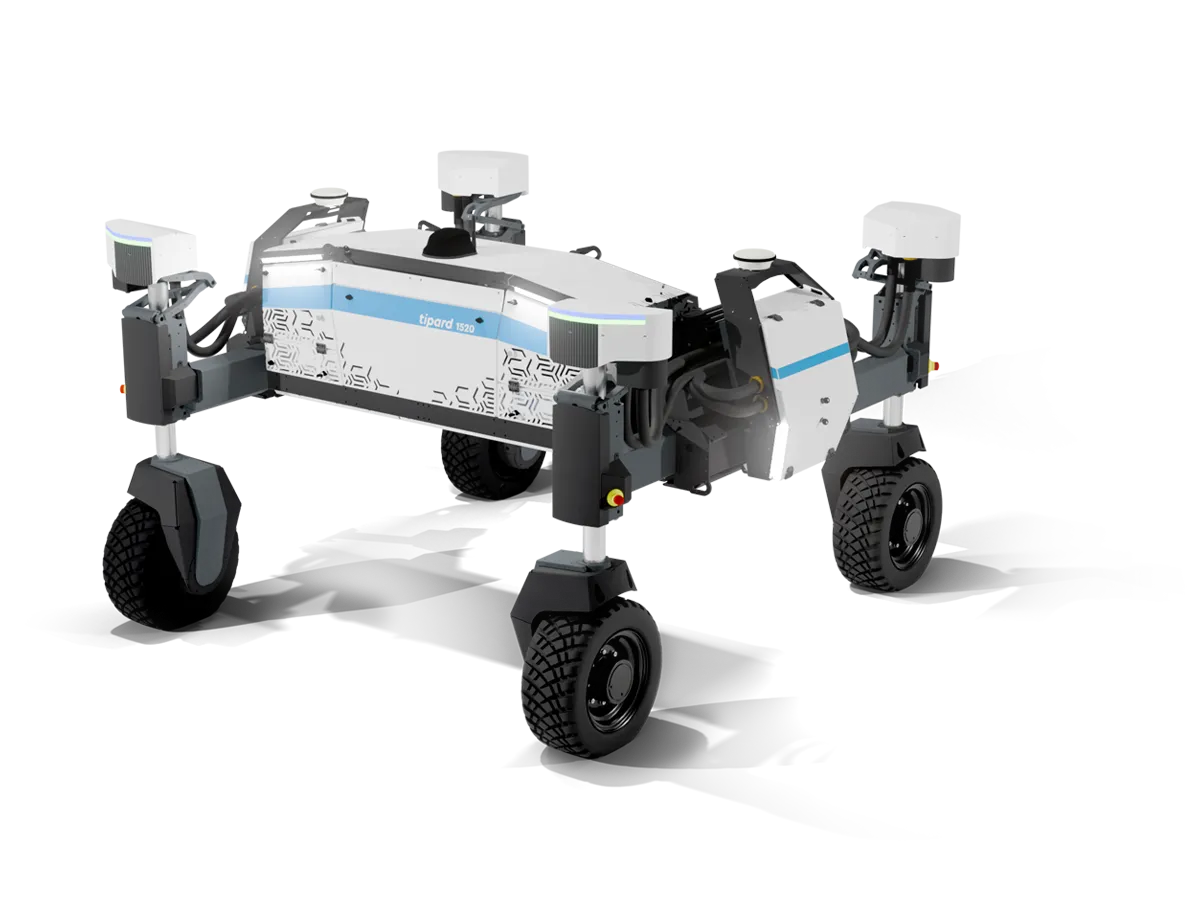

web_pic rendering tipard 1520 klein
Der Allrounder


Vielseitige intelligente Pflanzenbauplattform für automatisierte, datenbasierte und präzise Feldprozesse im Pflanzenbau mit hoher Flexibilität in unterschiedlichen Kulturen und Einsatzszenarien. Ideal für Betriebe, die eine Effizienzsteigerung durch autonome Systeme herbeiführen möchten.


Einsatzfelder

Aussaat, Düngung, mechanische Pflege, Pflanzenmonitoring, Sensorintegration im Feldbetrieb.

Hochpräzise AussaatHochpräzise Aussaat
Punktgenaue DüngungPunktgenaue Düngung
Mechanische BeikrautregulierungMechanische Beikrautregulierung
Laser WeedingLaser Weeding
Zielgenauer PflanzenschutzZielgenauer Pflanzenschutz
Automatisierte PflanzenboniturAutomatisierte Pflanzenbonitur
Download

tipard 1500 - Technische Daten

FahrzeugabmessungenBreite: ca. 1,4 m Länge: ca. 2,7 bis 3,7 m (abhängig von der Hauptrahmenlänge) Höhe: ca. 1,8 m
Gewichtmax. zulässiges Gesamtgewicht 2.000 kg (Leergewicht ca. 1.500 kg, Nutzlast ca. 500 kg)
SpurweiteLängsfahrt: 1,4 m bis 2,25 m Querfahrt: 2,0 m bis 3,0 m (abhängig von der Hauptrahmenlänge)
Bodenfreiheit1,1 m +/- 0,1 m
Fahrwerk(aktives) selbstnivellierendes hydraulisches Fahrwerk
Antriebpermanenter Allradantrieb
Geschwindigkeitstufenlos 0,5 km/h bis 6 km/h
Reifendimension (max. Reifengröße) 16 Zoll Radialreifen
EnergieversorgungDieselmotor (18 kW)
Einsatzdauer24/7
Lenkungunabhängige 4-Rad-Lenkung
Bremssystemelektrisches Bremssystem, magnetische Feststellbremse
Geräteanbauzentraler Geräteanbaurahmen, Flanschpunkte am Hauptrahmen
Dreipunkt-Hubkraft bis zu 500 kg
Nebenantrieb Hydraulik Hydraulikleistung max. 30 l/min 2 Hydraulikkreise
Nebenantrieb Elektrik 48V / 200A ; 12V / 50A
PositionsbestimmungDual-RTK-GNSS-Empfänger mit Heading-Daten + integrierte IMU (Neigung)
Internet4G/5G (optional über Satellit)
Betriebstemperatur-10 °C bis +50 °C
Systemspannung48 V (Leistung) / 12 V (Logik)
SchnittstellenCAN-Bus, Ethernet auf Wunsch
SicherheitsfunktionenFernbereich Sicherheitssensor (5 m – 10 m) Sicherheitsschaltkontaktleisten 4x Not-Aus Taster Geofence-Überwachung
BedienungFunkfernbedienung für manuellen Fahrbetrieb grafisches Webinterface über Touchdisplay oder Remotezugriff
SoftwareOnlineportal zur Maschinenverwaltung inkl. Missionsplanung
ZubehörFernsteuerung, Bedienungsanleitung und technische Dokumentation
Service und Wartung jährliche Servicegebühr beinhaltet Support, Softwareupdates, eine Wartung (max. 500 Betriebsstunden) und eine Maschinenbruchversicherung

tipard 500

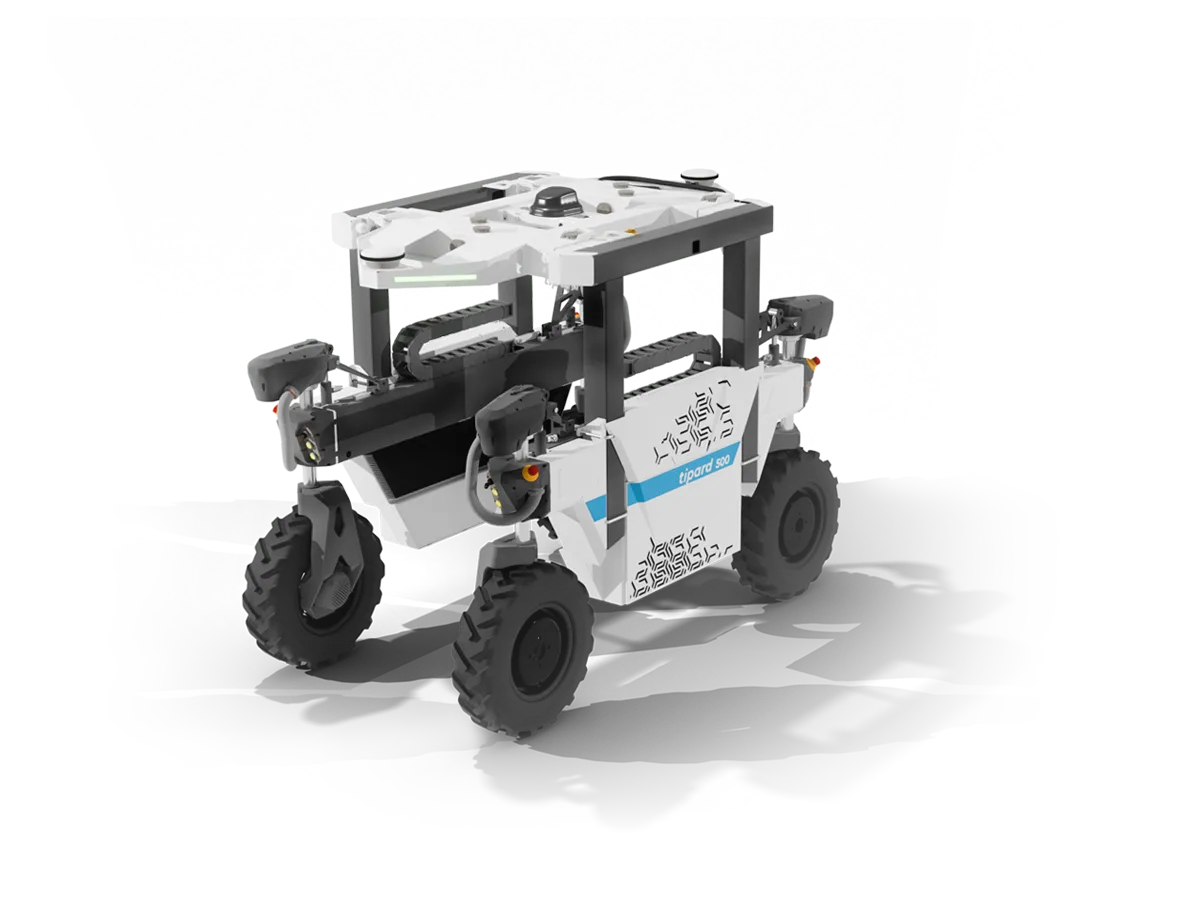

pic_rendering_tipard500_clipped with shaddow_small
Der Kompakte


Besonders leichter Feldroboter für Forschung, Monitoring und hochpräzise Anwendungen auf engem Raum – optimiert für Versuchsfelder, Parzellenstrukturen und dichte Bestände, die einen besonders hohen Durchgang erfordern.


Einsatzfelder

Objektive Pflanzenbonitur, Sensorik- und Messplattform, wissenschaftliche Versuchsreihen, voll automatisiertes Monitoring, leichte Applikationsaufgaben.

Laser WeedingLaser Weeding
Zielgenauer PflanzenschutzZielgenauer Pflanzenschutz
Automatisierte PflanzenboniturAutomatisierte Pflanzenbonitur
Download

tipard 500 - Technische Daten

FahrzeugabmessungenLänge: ca. 2,2 m Breite: ca. 1,25 m Höhe: ca. 1,25 m
Gewichtmax. zulässiges Gesamtgewicht 625 kg (Leergewicht ca. 500 kg, Nutzlast ca. 125 kg)
Spurbreite von 1,0 m bis 1,75 m
Überfahrhöhebis 1,8 m (kundenspezifische Anpassung möglich)
Fahrwerkpassives selbstnivellierendes hydraulisches Fahrwerk
Antriebpermanenter Allradantrieb
Geschwindigkeitstufenlos 0,5 km/h bis 6 km/h
Reifendimension (max. Reifengröße)12 Zoll Diagonalreifen
EnergieversorgungBatterie (2 x 50 Ah)
Einsatzdauerca. 4 – 6 Stunden, abhängig von Arbeitsgerät und -geschwindigkeit
Lenkungunabhängige 4-Rad-Lenkung
Bremssystemelektrisches Bremssystem, magnetische Feststellbremse
Geräteanbauverschiedene Befestigungspunkte (kundenspezifische Anpassung möglich)
Nebenantrieb Elektrik48V / 15A ; 12V / 10A ;
PositionsbestimmungDual-RTK-GNSS-Empfänger mit Heading-Daten + integrierte IMU (Neigung)
Internet4G/5G (optional über Satellit)
Betriebstemperatur-10 °C bis +50 °C
Systemspannung48 V (Leistung) / 12 V (Logik)
SchnittstellenCAN-Bus (Ethernet auf Wunsch)
SicherheitsfunktionenFernbereich Sicherheitssensor (5 m – 10 m) Sicherheitsschaltkontaktleisten 4x Not-Aus-Taster Geofence-Überwachung
BedienungFunkfernbedienung für manuellen Fahrbetrieb Grafisches Webinterface über Remotezugriff
SoftwareOnlineportal zur Maschinenverwaltung inkl. Missionsplanung
ZubehörFernsteuerung, Bedienungsanleitung und technische Dokumentation
Service und Wartungjährliche Servicegebühr beinhaltet Support, Softwareupdates, eine Wartung (max. 500 Betriebsstunden) und eine Maschinenbruchversicherung
